Технические характеристики:

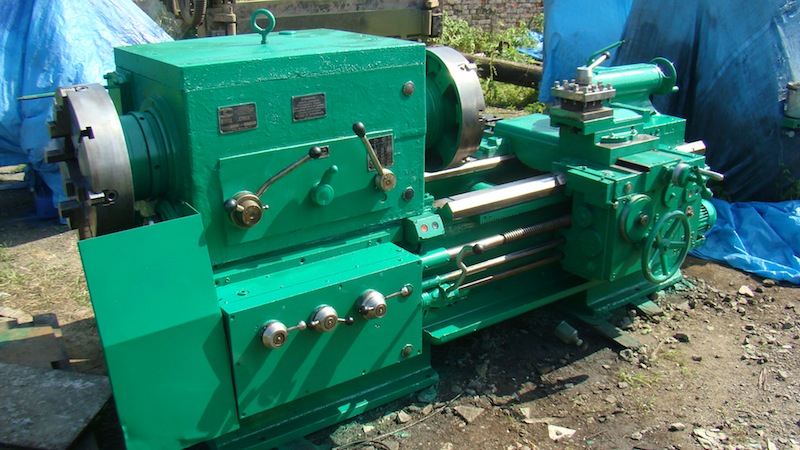

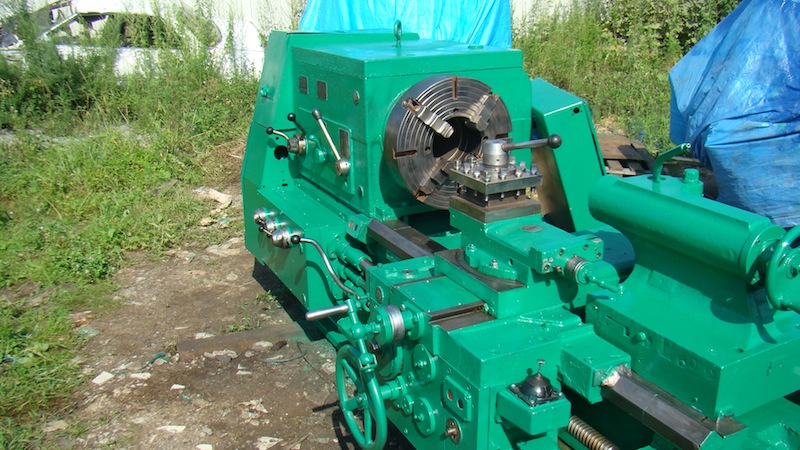

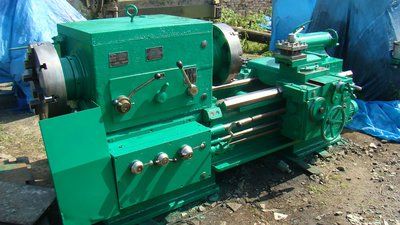

Станки модели 9м14д предназначены для токарной обработки концов труб нефтяного и геологоразведочного сортаментов диаметром 33-197 мм и нарезания на них резьбы: цилиндрической и конической, метрической с шагом от 1 до 14мм, с дюймовой с шагом от 24 до 2 ниток на 1" в условиях индивидуальног, мелкосерийного производства, а также при ремонтных работах.
Наибольший диаметр обрабатываемого изделия над станиной, мм 630
Наибольший диаметр обрабатываемого изделия над суппортом, мм 350
Наибольшая длина обрабатываемого изделия над суппортом, мм 610
Наибольший диаметр трубы,проходящего через отверстие в шпинделе, мм 197
Количество скоростей шпинделя:
- прямого вращения 18
- обратного вращения 9
Пределы подач, мм/об:
- 1 ряд продольных 0,06...1,00
- 1 ряд поперечных 0,024...0,37
- 2 ряд продольных 0,084...1,4
- 2 ряд поперечных 0,034...0,518
Количество нарезаемыхрезьб, метрических/дюймовых 16/16
Габаритные параметры, мм
- ширина 1600
- длина 3190
- высота 1480
Масса станка кг 4730
