Мачтовые подстанции мощностью от 25 до 250 кВа представляют собой однотрансформаторные подстанции тупикового типа наружной установки и служат для приёма электрической энергии трёхфазного переменного тока частотой 50 Гц, напряжением 6 или 10 кВ, преобразования её в электроэнергию напряжением 0,4 кВ и снабжения её потребителей.

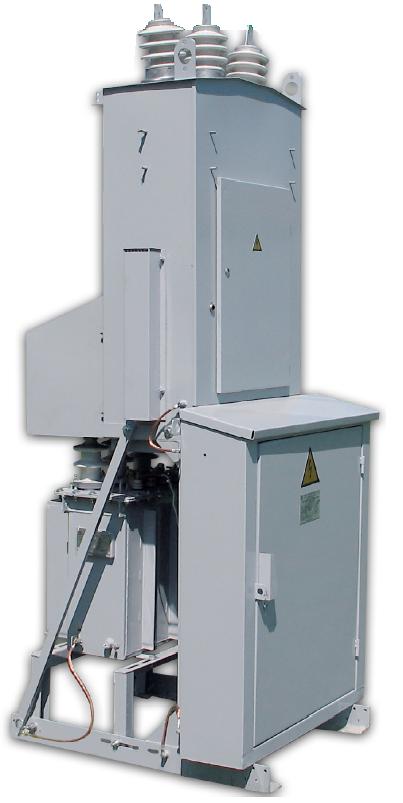

КТП мощностью от 25 до 250 кВа мачтового типа оформляются в виде конструкции, содержащей высоковольтный шкаф ввода, низковольтный шкаф и платформу для установки трансформатора.
На крыше шкафа УВН устанавливаются проходные изоляторы, высоковольтные разрядники, а также штыревые высоковольтные изоляторы. В шкафу УВН расположен кронштейн для установки штыревых низковольтных изоляторов, к которым присоединяются провода линии 0,4 кВ.
Силовой трансформатор устанавливается открыто и защищён от случайного прикосновения к токоведущим частям и атмосферных осадков кожухом. Для подключения к воздушным линиям 0,4 кВ в КТП провода прокладывются по наружным стенкам шкафа УВН и защищены коробом.
КТП подключается к ЛЭП 6-10 кВ через разъединитель наружной установки и приводом, который поставляется комплектно и устанавливается на ближайшей опоре ЛЭП.
