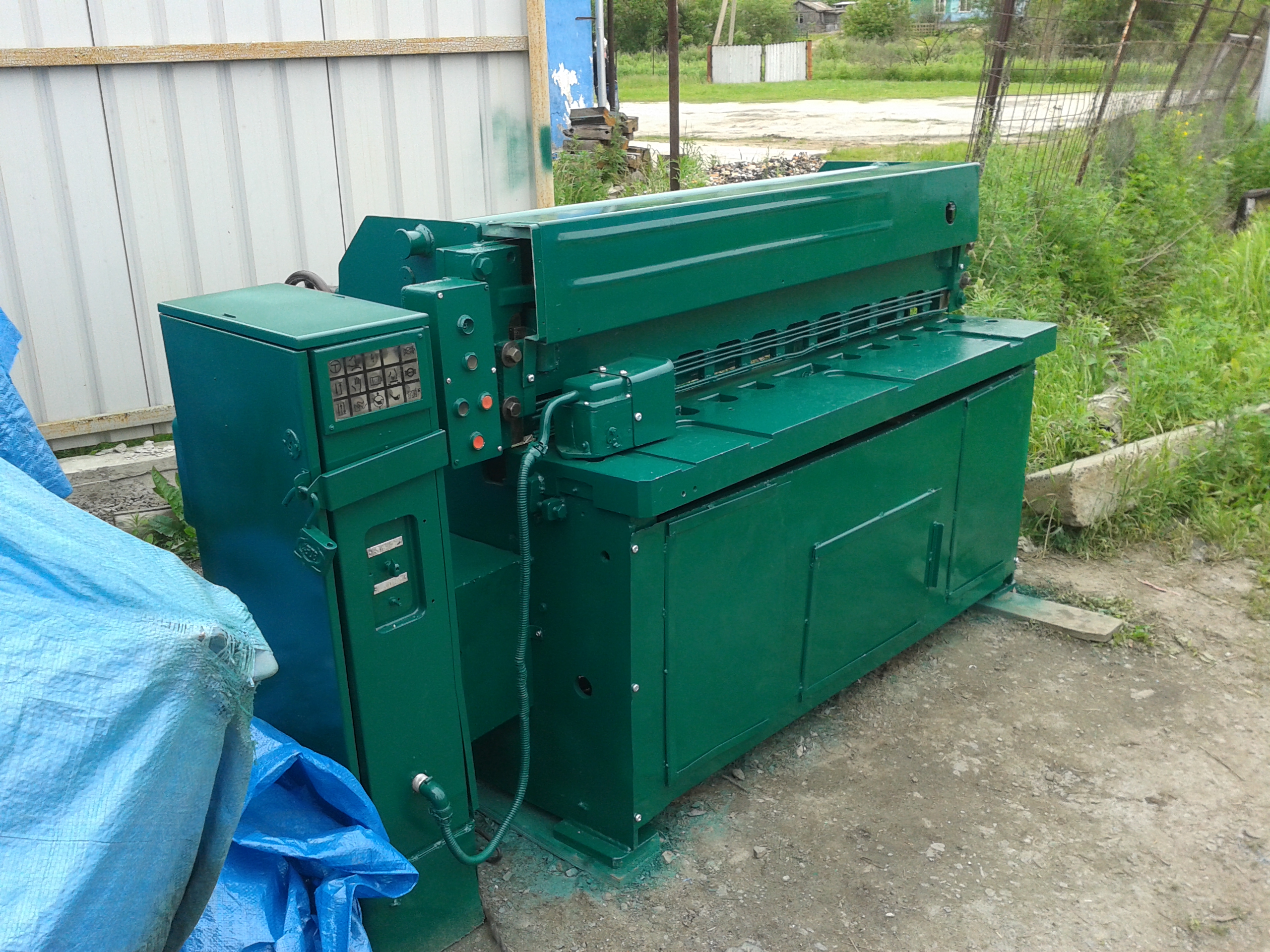

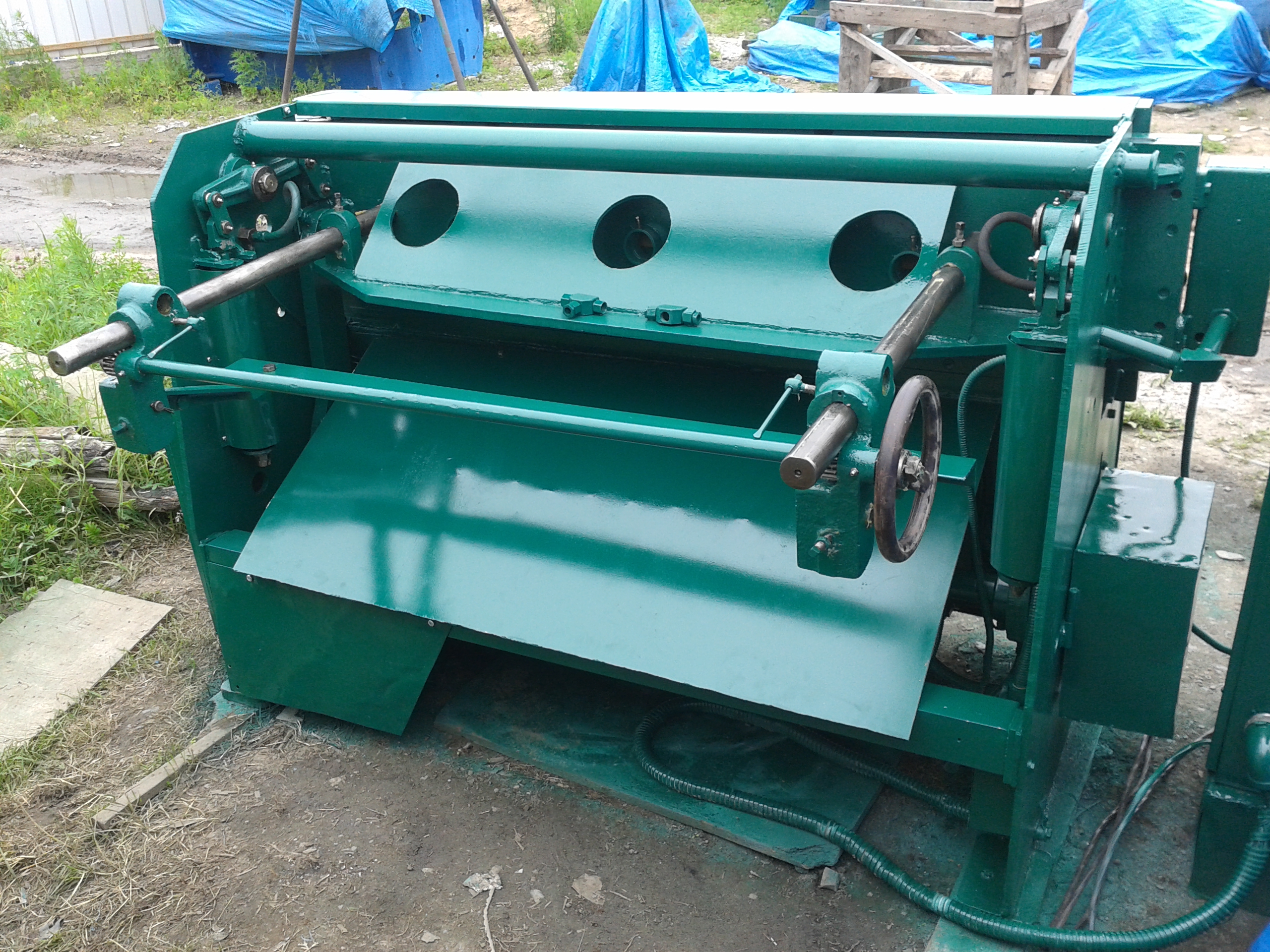

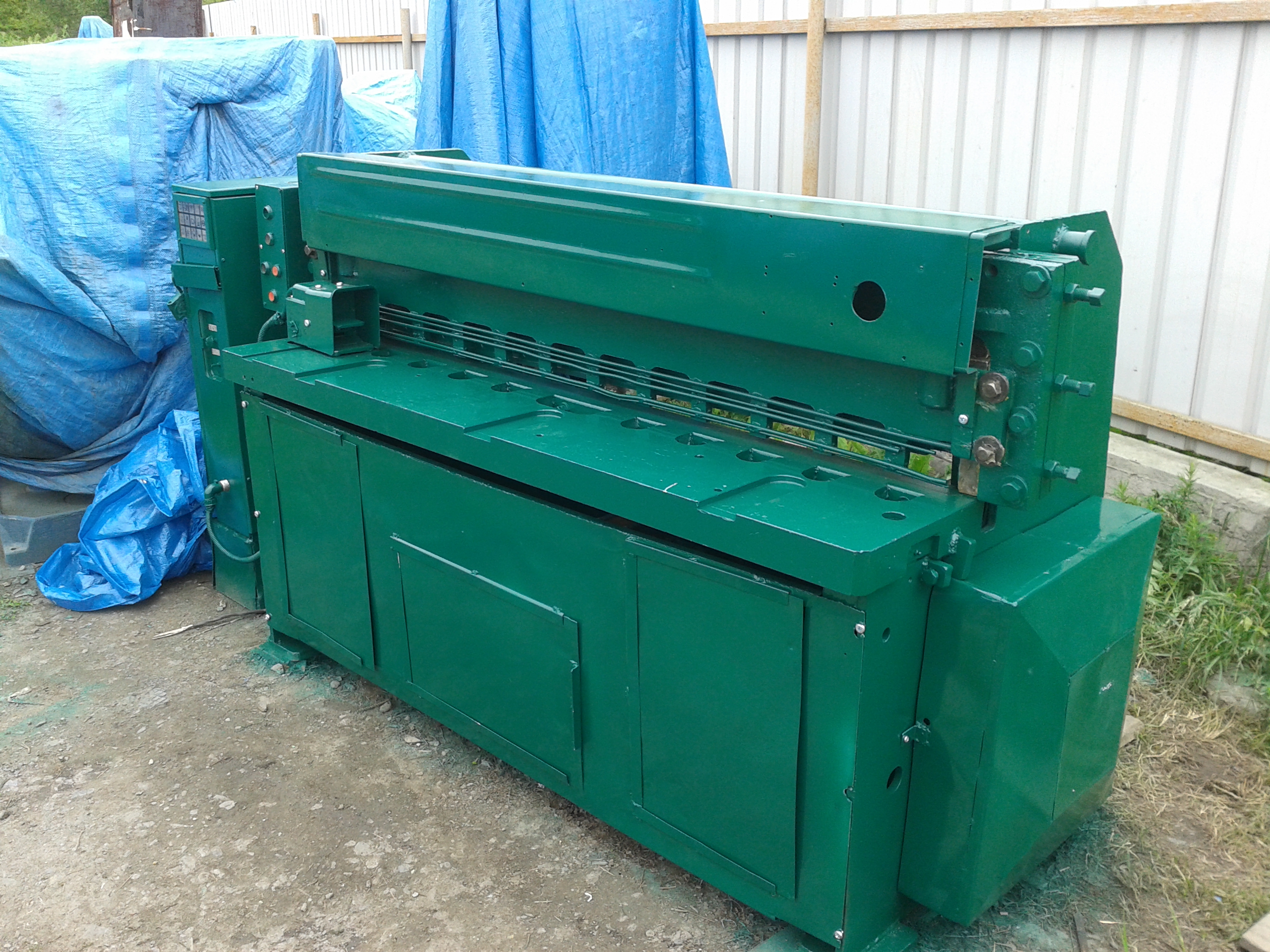

Описание гильотины НД-3314 Г
 Кривошипные листовые ножницы НД-3314Г с наклонным ножом предназначены для резки листового материала с пределом прочности 500МПа (50 кгс/мм2) и наибольшим размером поперечного сечения 2,5х1600мм.
 Гильотинные ножницы НД3314 Г находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, сельхозмашиностроения и других отраслях промышленности.

Технические характеристики гильотины НД3314Г
Наибольшие размеры разрезаемого металла с временным сопротивлением 500МПа (50 кгс/мм²), мм:
толщина 2,5
ширина 1600
Частота ходов ножа, мин -1:
холостых 65
при резке наибольших размеров разрезаемого металла 34
Угол наклона подвижного ножа 1о20'
Наибольшая длина отрезаемой полосы при работе с задним упором, мм 700
Габаритные размеры ножниц в плане, мм:
слева-направо, спереди-назад (без бокового упора), высота ножниц 2300х1570х1470
Высота над уровнем пола от верхней кромки неподвижного ножа, мм 800
Масса ножниц, кг 2000
Расход сжатого воздуха за одно включение, л 0,25
Род тока питающей сети Переменный трёхфазный
Частота тока, Гц 50
Напряжение, В 380
Количество электродвигателей 1
Род тока электропривода ножниц Переменный трёхфазный
Количество точек освещения 3
Электродвигатель главного привода:
тип 4AМC100S4У3
мощность, кВт 3,2
частота вращения, мин - 1 1395
