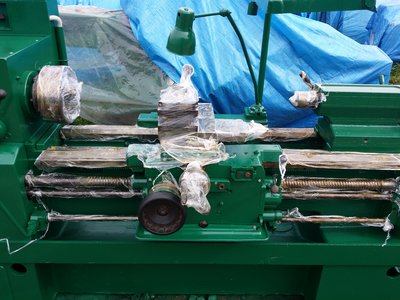

Токарный станок 1В62Г используется для механической обработки деталей из различных конструкционных материалов и сплавов. Обрабатываемая заготовка может состоять из стали, чугуна, сплавов цветных и черных металлов.
Металлорежущий станок 1В62Г предназначен выполнения типичных токарных работ, свойственных этому типу металлорежущиего оборудования: точение цилиндрических и ступенчатых поверхностей вращения, подрезка торцев, выборка канавки или галтели.
Станок также позволяет нарезать резьбу различных видов.??В качестве обрабатывающего инструмента на токарно-винторезном станке 1В62Г можно применять резцы выполненные из быстрорежущей стали, а также инструмент оснащенный быстросъемными твердосплавными пластинами. Величина частоты вращения шпинделя станка регулируется ступенчато, однако, наличие широкого ряда возможных скоростей вращения позволяет использовать оптимальный режим резания.??
Данная модель хорошо подходит для обработки деталей вращения средних габаритов единичного или мелкосерийного типа. Также станок может использоваться в инструментальных и ремонтных участках промышленных предприятий смежных отраслей.??

Основные параметры ГОСТ 440-81

Наибольший диаметр обрабатываемой заготовки, мм:

над станиной 445
над суппортом 220
над выемкой в станине 620

Наибольшая длина обрабатываемой заготовки, мм:

над суппортом 1000

Конец шпинделя фланцевого по ГОСТ 12593-72 6К
Центр по ГОСТ 13214-79
в шпинделе 7032-0043(М6)
в пиноли задней бабки 7032-0039(М5)
Диаметр цилиндрического отверстия в шпинделе, мм, не менее 54
Высота резца, установленного в резцедержателе, мм, не менее 25
Количество скоростей прямого вращения шпинделя, не менее 24
Количество скоростей обратного вращения шпинделя, не менее 12
Частота вращения шпинделя, мин в -1 степени 10-1400
Количество ступеней подач продольных/поперечных, не менее 50/50

Подача, мм/об:

продольная 0,018-22,4
поперечная 0,009-11,2

Количество нарезаемых резьб, не менее:

метрических 36
модульных 36
дюймовых 45
питчевых 45

Шаг нарезаемых резьб:

метрических, мм 0,5-224
модульных, модуль 0,5-224
дюймовых, число ниток на один дюйм 77-0,125
питчевых, питч 77-0,125

Скорость быстрого перемещения суппорта, м/мин:

продольного 4,0
поперечного 2,0

Наибольшая длина перемещения, мм:

каретки 900
нижнего суппорта 280
верхнего суппорта 130
пиноли 150
задней бабки (поперечное смещение) ±15
Наибольший угол поворота верхнего суппорта, град ±90

Цена одного деления шкалы перемещения, мм:

каретки 1,00
нижнего суппорта 0,05
верхнего суппорта 0,05
пиноли 5,00

Цена одного деления шкалы поворота верхнего суппорта, град 1,00

Габарит станка, мм 2800х1190х1450
Масса станка, кг 2450
