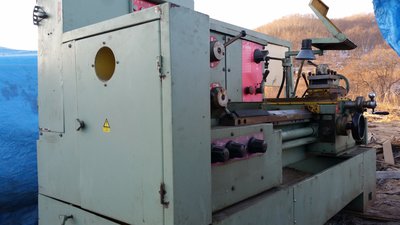

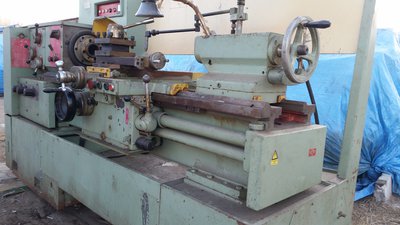

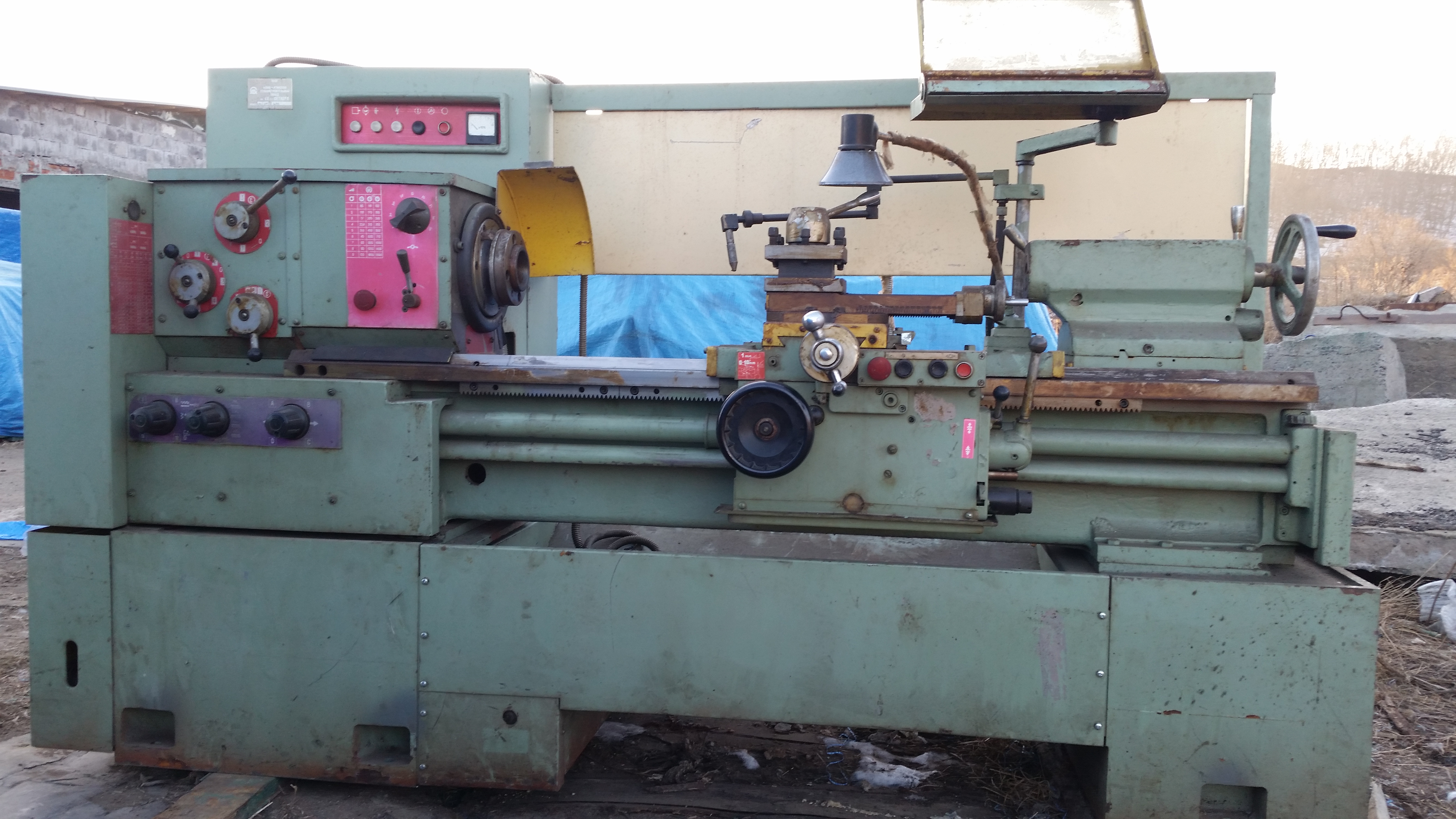

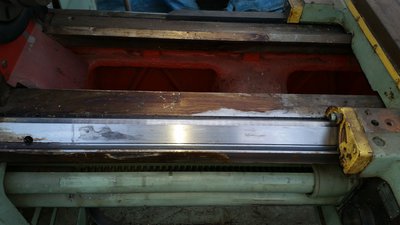

Станок 16Д20 предназначен для выполнения различных токарных работ и нарезания метрической, модульной, дюймовой и питчевой резьб. Обрабатываемые детали устанавливаются в центрах или патроне.
Шпиндель смонтирован на прецизионных подшипниках качения. На суппорте имеются масштабные линейки с визирами для удобства определения величины перемещения резцовых и поперечных салазок в процессе работы. Новая конструкция резцедержателя улучшает стабильность фиксации. Фартук станка снабжен оригинальным механизмом выключения подачи суппорта, обеспечивающим высокую точность останова на жестком упоре. Комплекс ограждающих и блокировочных устройств гарантирует безопасность работы на станке.

Наиболее целесообразно использовать станок в инструментальных и ремонтных службах в условиях мелкосерийного и единичного производства на чистовых и получистовых работах.

Технические характеристики токарного станка 16Д20
Основные параметры станка согласно ГОСТ 440-81
Наибольший диаметр заготовки обрабатываемой над станиной, мм 400
Наибольший диаметр заготовки обрабатываемой над суппортом, мм 220
Наибольший диаметр заготовки обрабатываемой над выемкой (обозначение Г), мм 630
Наибольшая длина устанавливаемой детали РМЦ, мм 1000
Диаметр отверстия в шпинделе, мм 63
Инструментальный конус шпинделя, мм М80

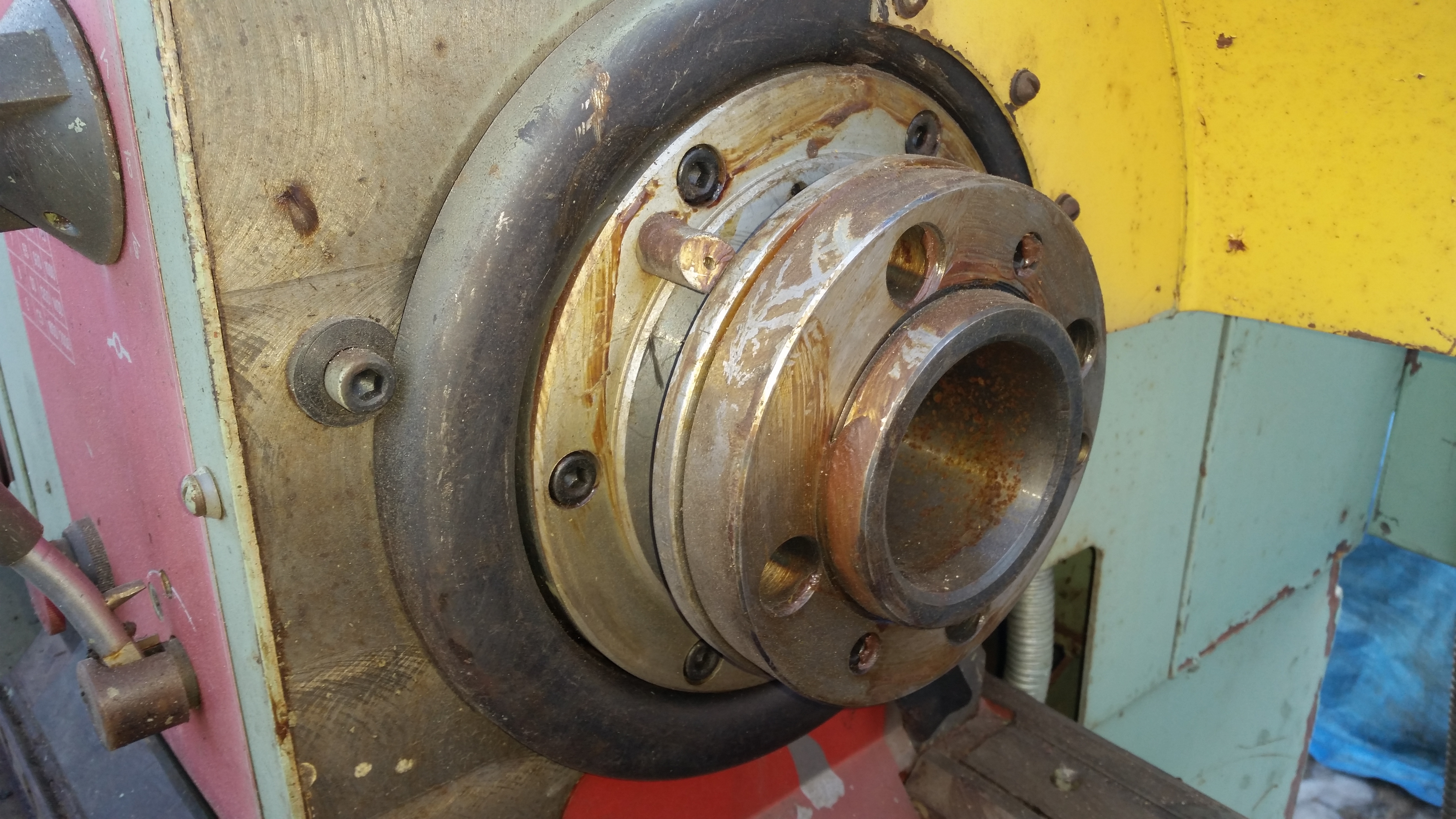

Фланец шпинделя, мм 6М
Мощность привода главного движения, кВт 11
Частота вращения шпинделя, об/мин 8,5..2000
Количество прямых скоростей шпинделя 27
Количество скоростей, переключаемых без остановки шпинделя 9
Наибольший крутящий момент на шпинделе, кН*м 2

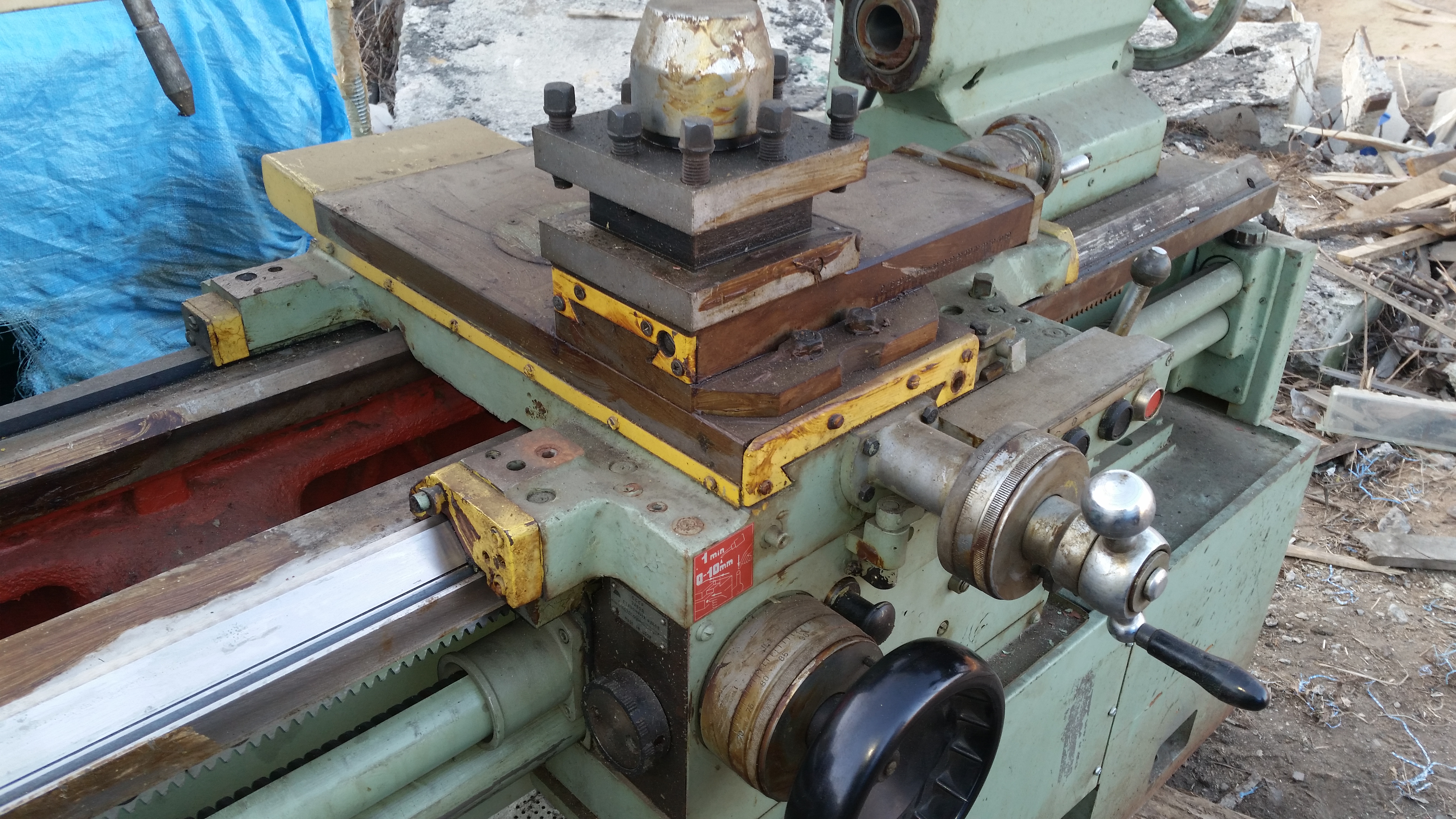

Суппорт. Подачи
Высота резца, мм/об 25
Диапазон продольных подач, мм/об 0,05..10,7
Диапазон поперечных подач, мм/об 0,025..5,35
Количество подач продольных/ поперечных 32/ 32
Скорость быстрых перемещений продольных/ поперечных, м/мин 4/ 2
Количество резьб, мм
Пределы шагов метрических резьб, мм 0,5..112
Пределы шагов дюймовых резьб, ниток/дюйм 0,25..56
Пределы шагов модульных резьб, модуль 0,5..112
Пределы шагов питчевых резьб, питч диаметральный 56..0,25

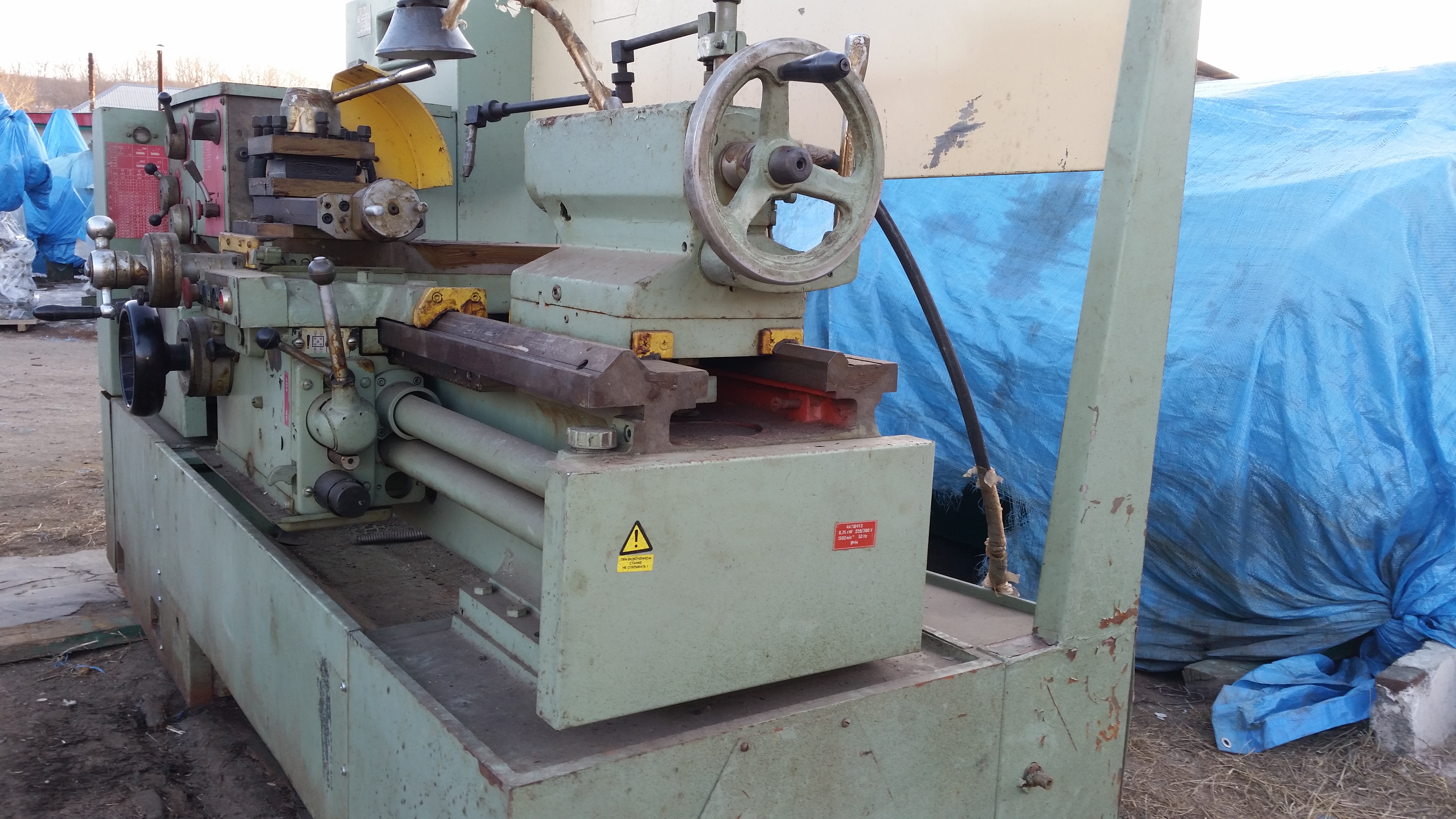

Задняя бабка
Центр пиноли задней бабки по ГОСТ 13214-79 М5
Наибольшее перемещение пиноли, мм 150
Электрооборудование и привод
Количество электродвигателей на станке 3
Электродвигатель главного движения, кВт 11
Электродвигатель быстрых перемещений, кВт 0,75
Электродвигатель насоса СОЖ, кВт 0,125
Электродвигатель гидростанции, кВт -
Габариты станка (длина ширина высота) , мм 2880 х 1270 х 1605
Масса станка, кг 2800
