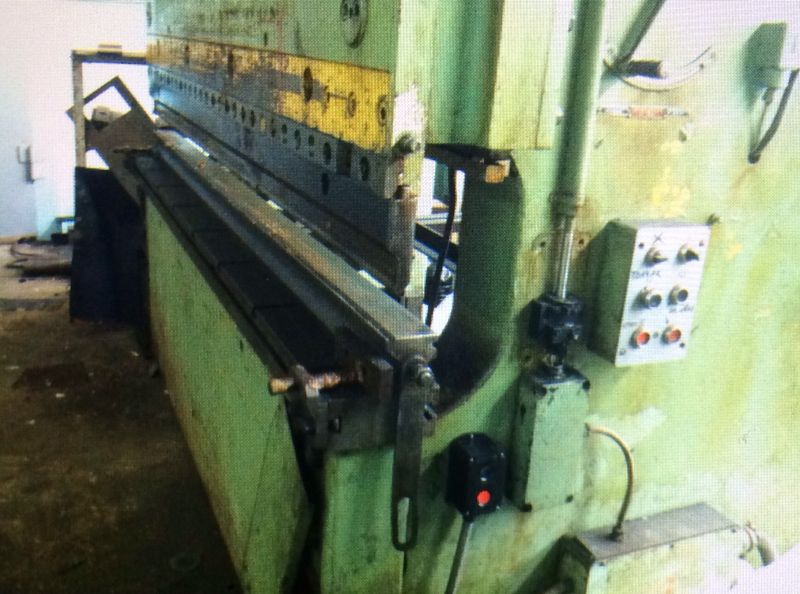

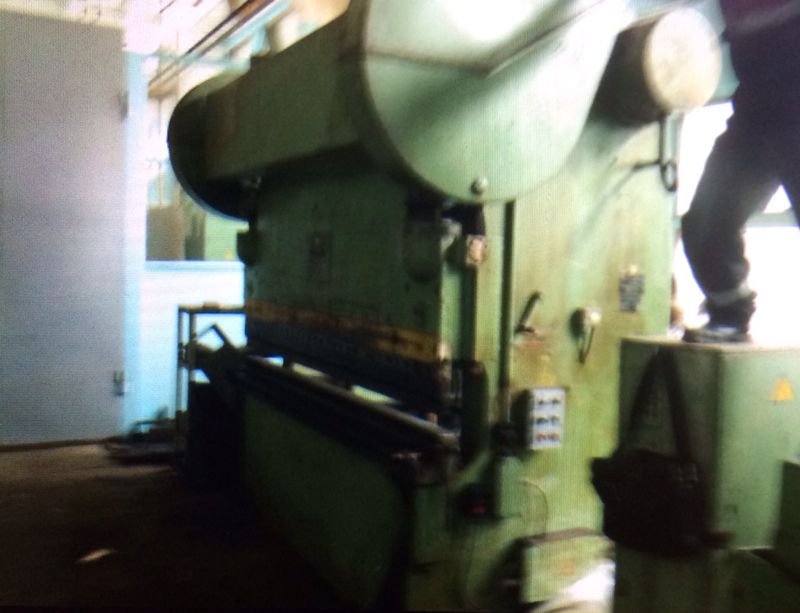

И-1330 Пресс листогибочный кривошипный.

Пресс листогибочный кривошипный И-1330 двухстоечный открытого типа
предназначен для изготовления деталей из листового и полосового проката
методом гибки в универсальном V-образном штампе, поставляемом в комплекте с
прессом.
В универсальном V-образном штампе можно произвести гибку большого числа
различных деталей. С применением специального инструмента пресс может быть
использован для резки, вырубки, пробивки отверстий и других операций.
Станина пресса И1330 — сварная, двухстоечная открытого типа. Стойки —
коробчатого сечения, соединены между собой столом и четырьмя стяжками.
Стол — сварной, крепится к станине шпильками и винтами.
Ползун представляет собой стальную плиту, перемещающуюся в стальных литых с
накладками из антифрикционного материала направляющих. В нижней части ползуна
выполнен паз для крепления пуансона. Перемещение ползуна по высоте для
регулировки межштампового пространства осуществляется от индивидуального
электродвигателя через червячный редуктор, червячные и винтовые пары.
Расстояние между столом и ползуном контролируется по шкале, установленной у
рабочего места.
Привод пресса — от индивидуального электродвигателя. Через клиноременную и
двухступенчатую зубчатую передачи движение передается на эксцентриковый вал.
Привод пресса позволяет иметь две скорости хода ползуна. Переключение
скоростей производится рычажным механизмом.
Муфта включения — фрикционная дисковая с пневматическим включением.
Взаимодействие муфты с дисковым тормозом обеспечивается электропневматической
блокировкой.
Электросхема обеспечивает работу пресса на одиночных и автоматических ходах, а
также в наладочном режиме.
Управление прессом И1330 — педальное и кнопочное.
Смазка основных узлов пресса — централизованная.

Технические характеристики
Номинальное усилие, кН (тс) 1000 (100)
Длина стола и ползуна, мм 2550
Расстояние между стойками в свету, мм 2050
Ширина стола, мм 200
Высота стола над уровнем пола, мм 800
Ход ползуна, мм 80
Наибольшее расстояние между столом и ползуном в его нижнем положении, мм 320
Величина регулировки расстояния между столом и ползуном, мм 100
Число ходов ползуна в минуту 10, 30
Электродвигатель главного привода, кВт 14
Электродвигатель привода перемещения ползуна, кВт 1,1
Электродвигатель привода заднего механизирована упора, кВт 0,75
Электродвигатель станции смазки, кВт 0,09
Габарит и масса пресса
Габарит (длнна х ширина х высота), мм 3000 х 1820 х 2935
Масса пресса, кг 9300
