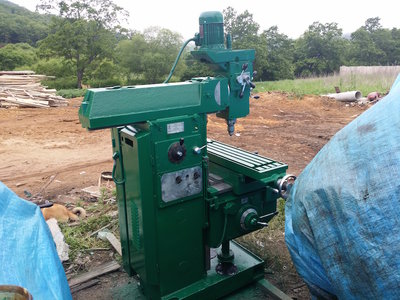

6Т80Ш станок фрезерный консольный широкоуниверсальный.
Горизонтально-фрезерный консольный станок с вертикальным поворотным шпинделем модели 6Т80Ш, предназначен для выполнения разнообразных фрезерных работ в условиях индивидуального и серийного производства.
На станках удобно фрезеровать плоскости, торцы, скосы, пазы на небольших деталях разнообразной конфигурации из стали, чугуна, цветных металлов и пластмасс.
Технические характеристики станков позволяют полностью использовать возможности инструмента из быстрорежущей стали, а также оснащенного пластинками из твердого сплава.
Станки выпускаются для электросети трехфазного переменного тока напряжением 380, частотой 50 Гц Исполнение станка оговаривается потребителем при заказе.
Поворотная шпиндельная головка с выдвижной пинолью на станке 6Т8Ш позволяет производить фрезерование наклонных поверхностей деталей.
Использование делительной головки, поворотного стола и тисков расширяет технологические возможности станков.
Класс точности станка П по ГОСТ 8—77.

Наименование параметра 6Т80Ш
Основные параметры станка
Основные размеры ГОСТ ГОСТ 165-81
Класс точности по ГОСТ 8-82 П
Размеры рабочей поверхности стола (длина х ширина), мм 200 х 800
Наименьшее и наибольшее расстояние от торца вертикального шпинделя до стола, мм 15..400
Расстояние от оси горизонтального шпинделя до стола, мм 0..400
Расстояние от оси горизонтального шпинделя до хобота, мм 123
Расстояние от оси шпинделя фрезерной головки до направляющих станины (вылет), мм 130..625
Наибольший диаметр фрезы, устанавливаемой на станке, мм 100
Рабочий стол
Наибольшее перемещение стола продольное, мм 560
Наибольшее перемещение стола поперечное, мм 220
Наибольшее перемещение стола вертикальное механическое/ ручное, мм
Наибольшие размеры заготовки, устанавливаемой на столе (длина_ширина_высота), мм 800 х 260 х 450
Максимальная нагрузка на стол (по центру), кг 200
Число Т-образных пазов Размеры Т-образных пазов 3
Перемещение стола на одно деление лимба продольное/ поперечное/ вертикальное, мм 0,05/ 0,05/ 0,02
Быстрый ход стола продольный/ поперечный/ вертикальный, мм/мин 3,35/ 3,35/ 1,7
Число ступеней рабочих подач стола 18
Пределы рабочих подач. Продольных и поперечных, мм/мин 20..1000
Пределы рабочих подач. Вертикальных, мм/мин 10..500
Угол поворота стола (в крайнем переднем положении), град -
Усилие резания продольной, поперечной, вертикальной подач, Н
Шпиндель
Частота вращения шпинделя фрезерной головки, об/мин 56..2500
Количество скоростей вертикального шпинделя 12
Частота вращения горизонтального шпинделя, об/мин 50..2240
Количество скоростей горизонтального шпинделя 12
Перемещение пиноли (гильзы) вертикального шпинделя, мм 70
Перемещение пиноли шпинделя на одно деление лимба, мм 0,05
Перемещение пиноли шпинделя на один оборот лимба, мм
Поворот головки шпинделя к станине/ от станины, град 30/ 45
Поворот головки шпинделя в продольной плоскости, град ±45
Наибольший крутящий момент на горизонтальном шпинделе, Н.м 155
Наибольший крутящий момент на вертикальном шпинделе, Н.м 117
Эскиз конца горизонтального шпинделя по ГОСТ 836-72, ГОСТ 24644-81 40
Эскиз конца шпинделя фрезерной головки по ГОСТ 836-72, ГОСТ 24644-81 40
Масса фрезерной головки, кг 82
Привод и электрооборудование
Количество электродвигателей на станке 4
Электродвигатель привода главного движения М1, кВт 3,0
Электродвигатель привода шпинделя поворотной головки М2, кВт 1,1
Электродвигатель привода подач М3, кВт 0,75
Электронасос охлаждающей жидкости М4, кВт 0,12
Габариты и масса станка
Габариты станка (длина х ширина х высота), мм 1600 х 1875 х 2080
Масса станка, кг 1430
