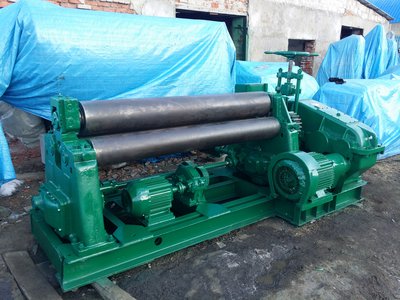

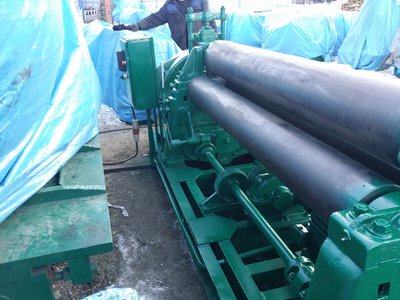

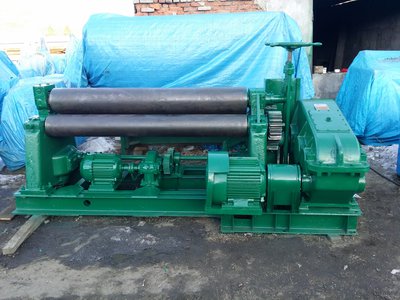

Машина листогибочная трехвалковая И2222 симметричная с механическим приводом. Назначение и область применения

Ротационная трехвалковая листогибочная машина предназначена для гибки листового проката с пределом текучести бт = 250 МПа (25 кгс/мм?) в
холодном состоянии в цилиндрические и конические обечайки с небольшим углом образующей конуса.

Станина состоит из двух литых чугунных стоек. Стойки одновременно являются корпусами червячных редукторов и служат для
подъема и опускания нажимного валка. К основанию станины крепятся опоры валков, электродвигатели привода, механизма откидывания опоры.

На выступающих из опор концах шеек нижних валков закреплены шестерни открытой зубчатой пары, входящей в зацепление с выходной
шестерней редуктора привода.

Приводные валки приводятся в движение от электродвигателя через двухступенчатый редуктор и открытую зубчатую передачу.

Для удержания нажимного валка в наклонном положении при снятии правой шарнирной опоры и для установки его в наклонное положение имеется
нажимная колонка.

Привод верхнего нажимного валка — от электродвигателя. Через редуктор, открытую зубчатую передачу и трансмиссионный валик движение
передается на правый и левый червячные редукторы. При помощи механизма отводки кулачков муфта может отключать левый червячный редуктор,
что дает возможность изгибать конические обечайки с небольшим углом образующей конуса.

Подъем и опускание верхнего валка осуществляются перемещением подъемных винтов с приводом от червячных редукторов.

Управление — кнопочное с пульта.

Смазка — индивидуальная.

Технические характеристики машины листогибочной 3-х валковой И2222Б:

1. Максимальная толщина изгибаемого листа, мм 16.
2.Максимальная ширина изгибаемого листа, мм 2000
3. Масса, кг – 7000
4. Тип привода – Электрический
5. Род тока – Переменный трехфазный
6. Напряжение силовой цепи, В 380
7. Количество электродвигателей на машине, шт 2
