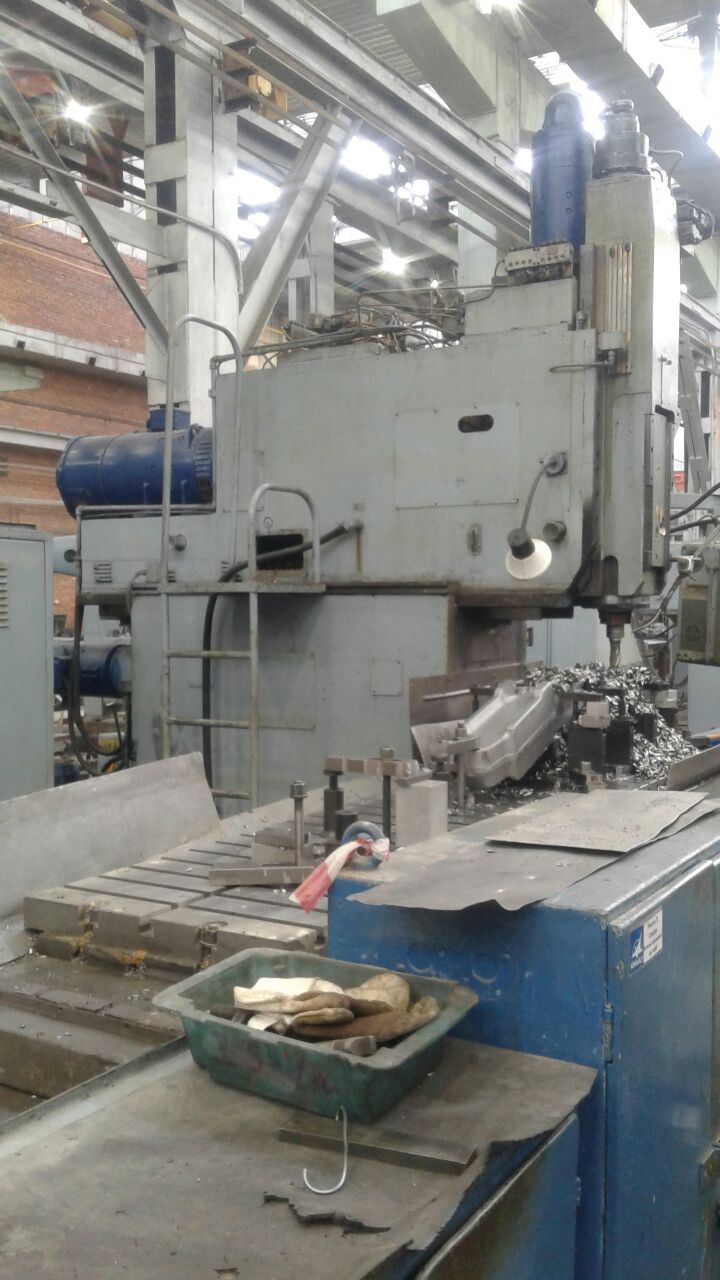

Описание ФП-7СМН2
Станок предназначен для выполнения разнообразных фрезерных, сверлильных и расточных работ. Бесконсольная, жесткая компоновка станка, широкий диапазон регулирования частоты вращения шпинделя и подач стола позволяют эффективно обрабатывать детали сложной формы из различных материалов

Технические характеристики ФП-7CМН2
№ Параметр Ед. Значение
Основные параметры
1 Длина (диаметр) рабочей поверхности стола, палеты мм 3000
2 Ширина рабочей поверхности стола, палеты мм 500
3 Максимальная допустимая масса заготовки кг 3000
4 Количество управляемых координат шт 3
Шпиндель
5 Мощность двигателя шпинделя кВт 37
6 Максимальная частота вращения об/мин 2500
7 Крутящий момент (момент силы) Нм 1800
Ось X
8 Наибольшее перемещение по оси X мм 3000
9 Наибольшая скорость подачи резания ( X ) м/мин 5
10 Скорость быстрых перемещений ( X ) м/мин 5
11 Дискретность задания ( X ) мм -
12 Точность позиционирования ( X ) мм 0,06
13 Наибольшее усилие подачи кН -
Ось Y
14 Наибольшее перемещение по оси Y мм 700
15 Наибольшая скорость подачи резания ( Y ) м/мин 5
16 Скорость быстрых перемещений ( Y ) м/мин 5
17 Дискретность задания ( Y ) мм -
18 Точность позиционирования ( Y ) мм 0,04
19 Наибольшее усилие подачи кН -
Ось Z
20 Наибольшее перемещение по оси Z мм 310
21 Наибольшая скорость подачи резания ( Z ) м/мин 5
22 Скорость быстрых перемещений ( Z ) м/мин 3
23 Дискретность задания ( Z ) мм -
24 Точность позиционирования ( Z ) мм 0,03
25 Наибольшее усилие подачи кН -
Габариты и вес станка
35 Длина мм 8200
36 Ширина мм 4770
37 Высота мм 3400
38 Вес станка кг 21000
