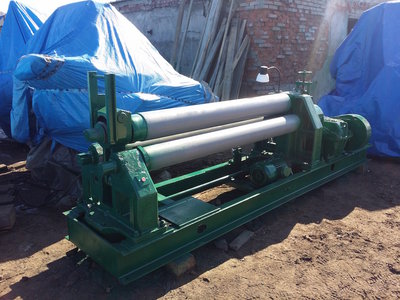

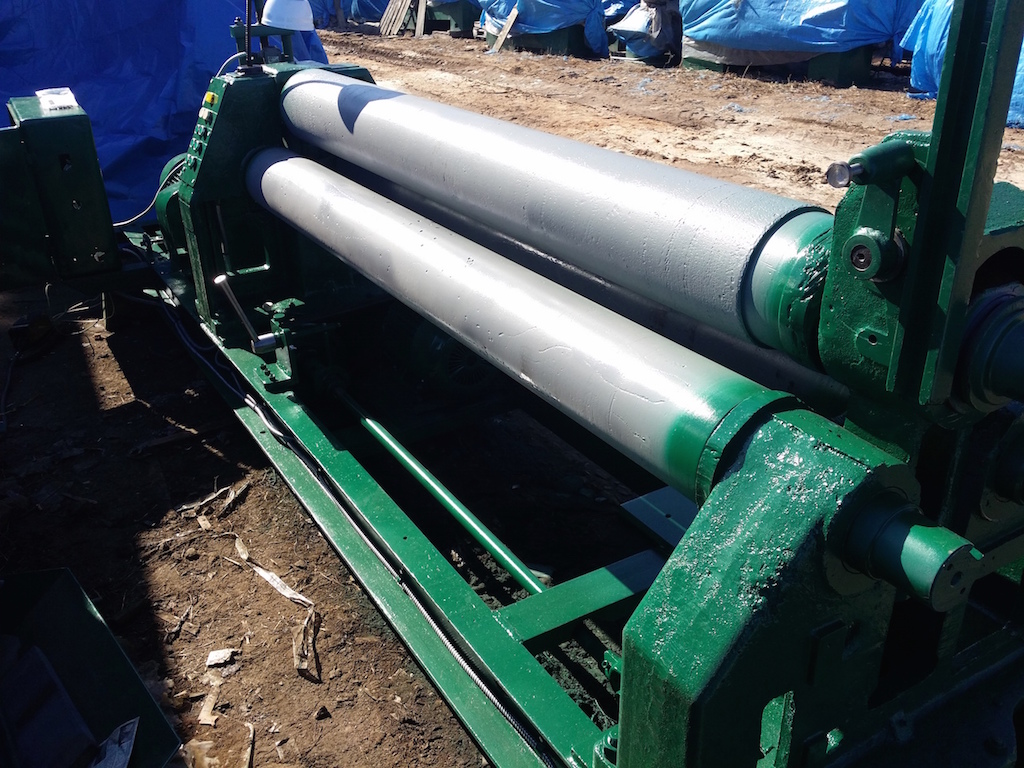

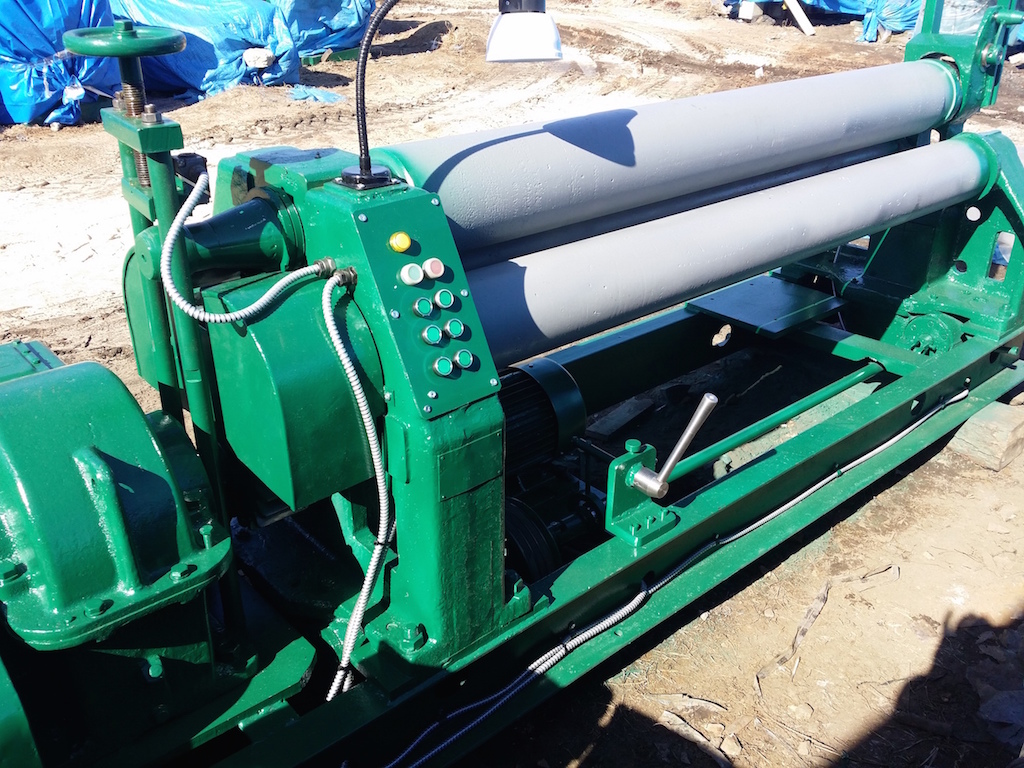

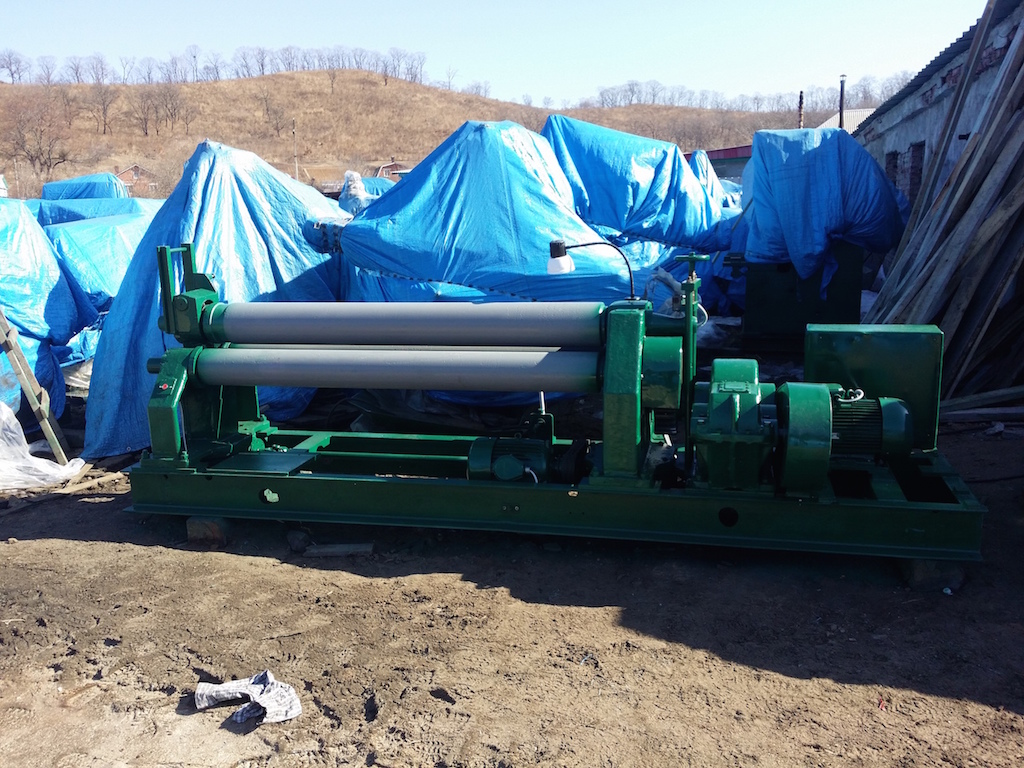

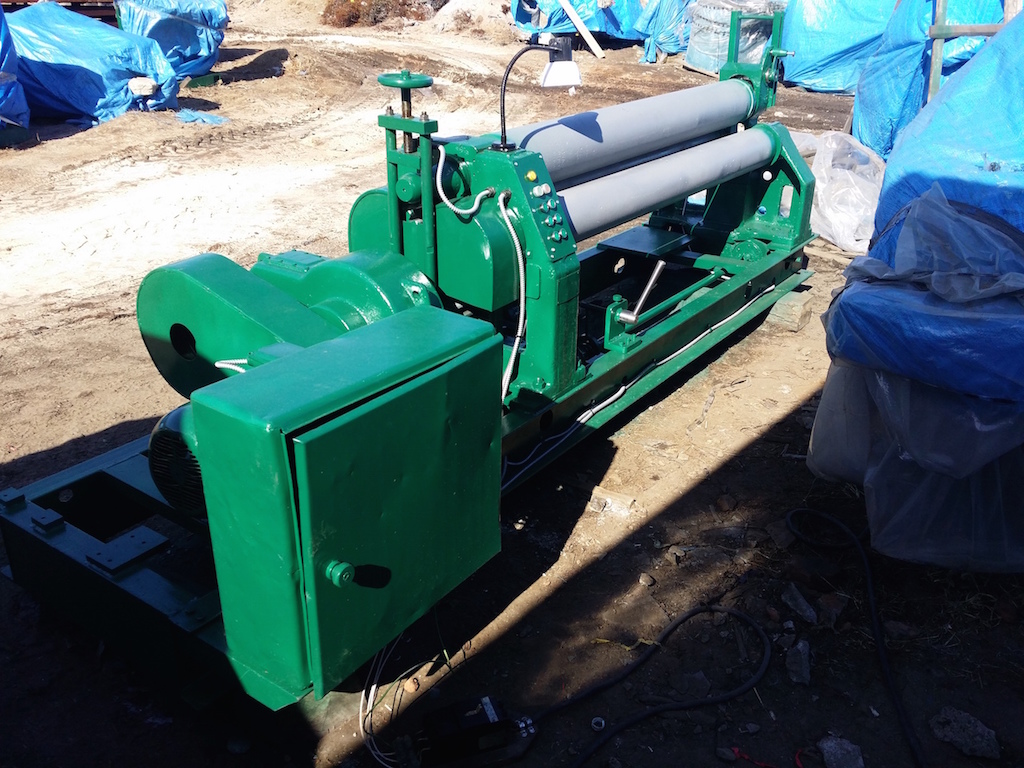

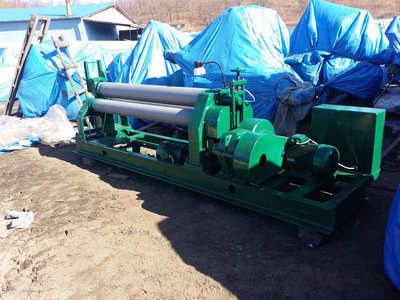

Продам вальцы листогибочные И2220А, в хорошем рабочем состоянии.

Машина листогибочная трехвалковая И2220А предназначены для гибки цилиндрических и конических заготовок из листового материала в холодном состоянии, а также для гибки сортового проката.

Машина листогибочная трехвалковая И2220А симметричная с механическим приводом.
Станина состоит из сварного основания и двух литых чугунных стоек. Стойки одновременно являются корпусами червячных редукторов и служат для подъема и опускания нажимного валка. К основанию станины крепятся опоры валков, электродвигатели привода, механизма откидывания опоры.
На выступающих из опор концах шеек нижних валков закреплены шестерни открытой зубчатой пары, входящей в зацепление с выходной шестерней редуктора привода.
Приводные валки приводятся в движение от электродвигателя через двухступенчатый редуктор и открытую зубчатую передачу.
Для удержания нажимного валка в наклонном положении при снятии правой шарнирной опоры и для установки его в наклонное положение имеется нажимная колонка.
Привод верхнего нажимного валка — от электродвигателя. Через редуктор, открытую зубчатую передачу и трансмиссионный валик движение передается на правый и левый червячные редукторы. При помощи механизма отводки кулачков муфта может отключать левый червячный редуктор, что дает возможность изгибать конические обечайки с небольшим углом образующей конуса.
Подъем и опускание верхнего валка осуществляются перемещением подъемных винтов с приводом от червячных редукторов.

Технические характеристики машины листогибочной И2220А:
1. Толщина изгибаемого листа, мм до 10
2. Максимальная ширина изгибаемого листа, мм 2000
3. Скорость гибки, м/мин 7
4. Наименьший диаметр трубы получаемой на машине, мм 320
5. Диаметр нижних приводных валков, мм 240
6. Диаметр верхнего нажимного валка, мм 268
7. Электродвигатель главного привода:
- тип АО-52-4
- мощность, кВт 7
- число оборотов, об/мин 1440
8. Электродвигатель механизма перемещения:
- А-42-4
- мощность, кВт 2,8
- число оборотов, об/мин 1420
9. Габаритные размеры машины, мм:
- длина 3800
- ширина 1000
- высота 1260
10. Вес машины, кг 3580
