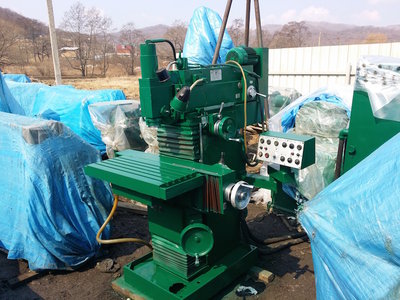

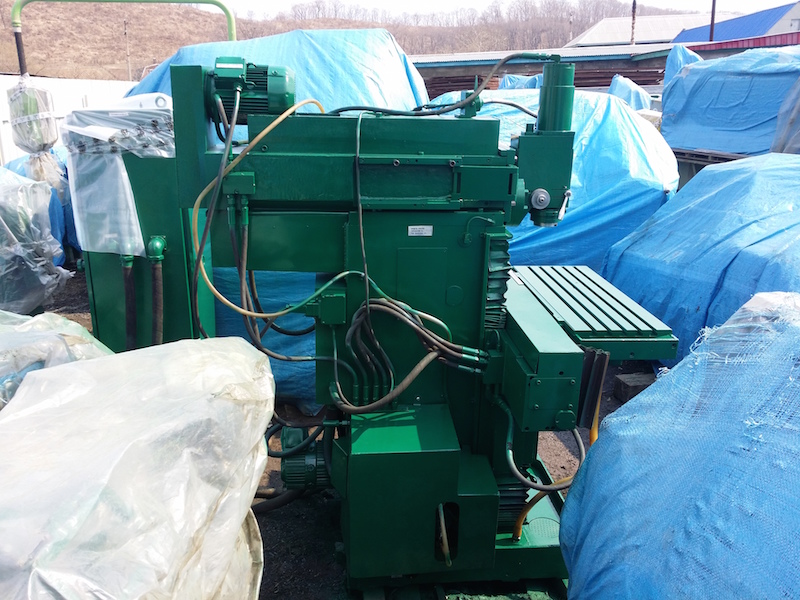

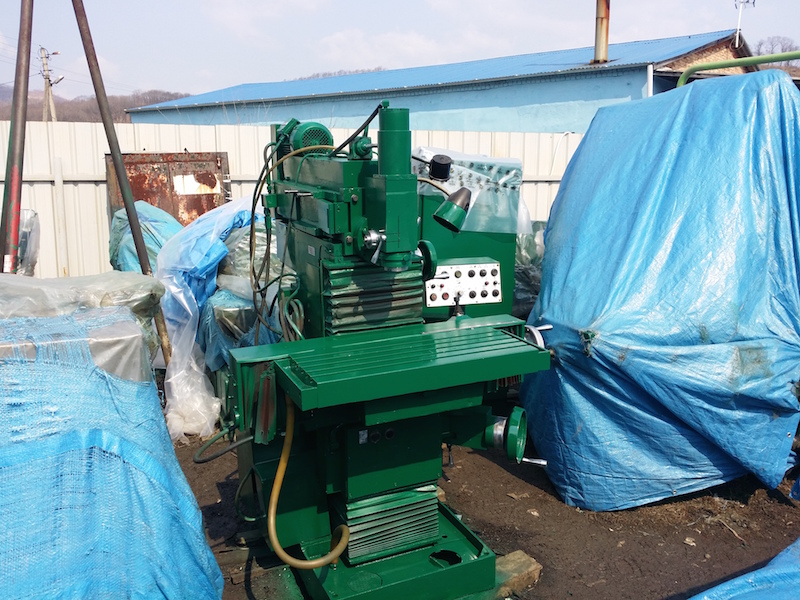

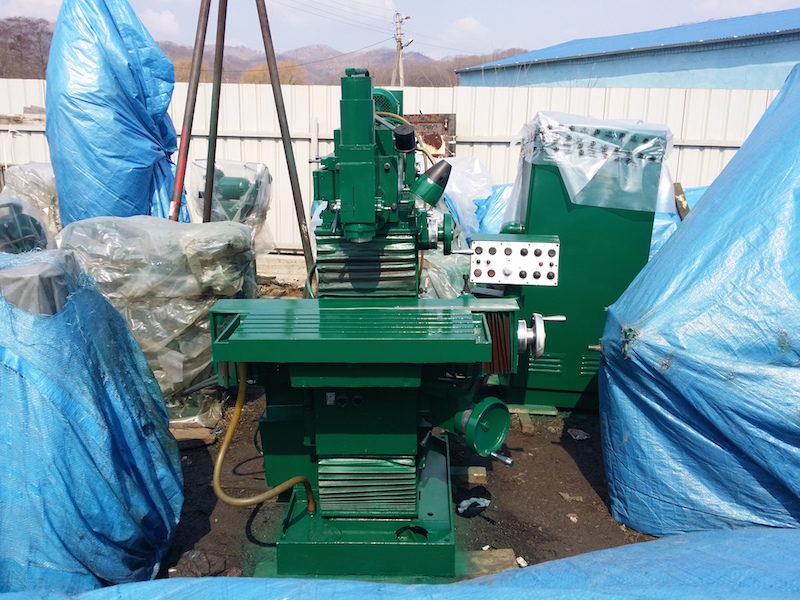

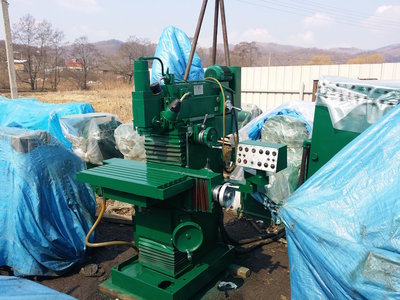

Фрезерный широкоуниверсальный станок 67К25П предназначен для фрезерования, сверление и рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.
На станке можно выполнять фрезерные и расточные работы с высокой точностью.
Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы. Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах.
Рациональное построение главного привода с короткой кинематической цепью способствует повышению его КПД и снижению шума.
В станке имеются бесступенчатое регулирование подач, механизированный зажим инструмента и направляющих, прямоугольные направляющие на всех направлениях перемещения.

Разработчик — Вильнюсский станкостроительный завод «Комунарас».

Класс точности по ГОСТ 8-82 П
Размеры горизонтального (углового) стола, мм 320 х 800
Максимальная масса обрабатываемой детали, кг 350
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм 45..595
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм 10..490
Вылет оси вертикального шпинделя, мм 165..485
Наибольший продольный ход стола (X), мм 400
Наибольший ход шпиндельной бабки (Y), мм 320
Наибольший вертикальный ход стола (Z), мм 450
Вертикальный и горизонтальный шпиндели
Частота вращения горизонтального шпинделя, об/мин 40..2000
Частота вращения вертикального шпинделя, об/мин 40..2000
Количество скоростей шпинделя 18
Цена деления лимбов, мм 0,02
Цена деления линеек, мм 1,0
Конус горизонтального и вертикального шпинделей
Пределы подач шпиндельной бабки, мм/мин 10..1000
Количество подач шпиндельной бабки б/с
Максимальное усилие подачи бабки, Н 9500
Максимальный допустимый крутящий момент на шпинделе горизонтальном/ вертикальном, Нм 230/ 82
Зажим-отжим инструмента Механиз
Вертикальная фрезерная головка
Наибольшее осевое перемещение вертикального шпинделя, мм 60
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус ±90
Масса вертикальной фрезерной головки, кг 70
Cтол
Количество подач стола в продольном и поперечном направлении б/с
Пределы продольных и поперечных подач стола (X. Y), мм/мин 10..1000
Ускоренный ход стола, мм/мин 1800
Максимальное усилие подачи стола, Н 9500
Число Т - образных пазов 5
Масса углового горизонтального стола 105
Электродвигатель главного привода, кВт 3
Электродвигатель привода подач, кВт 1,3
Электродвигатель смазки и зажима инструмента и направляющих, кВт 0,55
Габариты мм 1685 х 1655 х 1865
Масса , кг 1350
