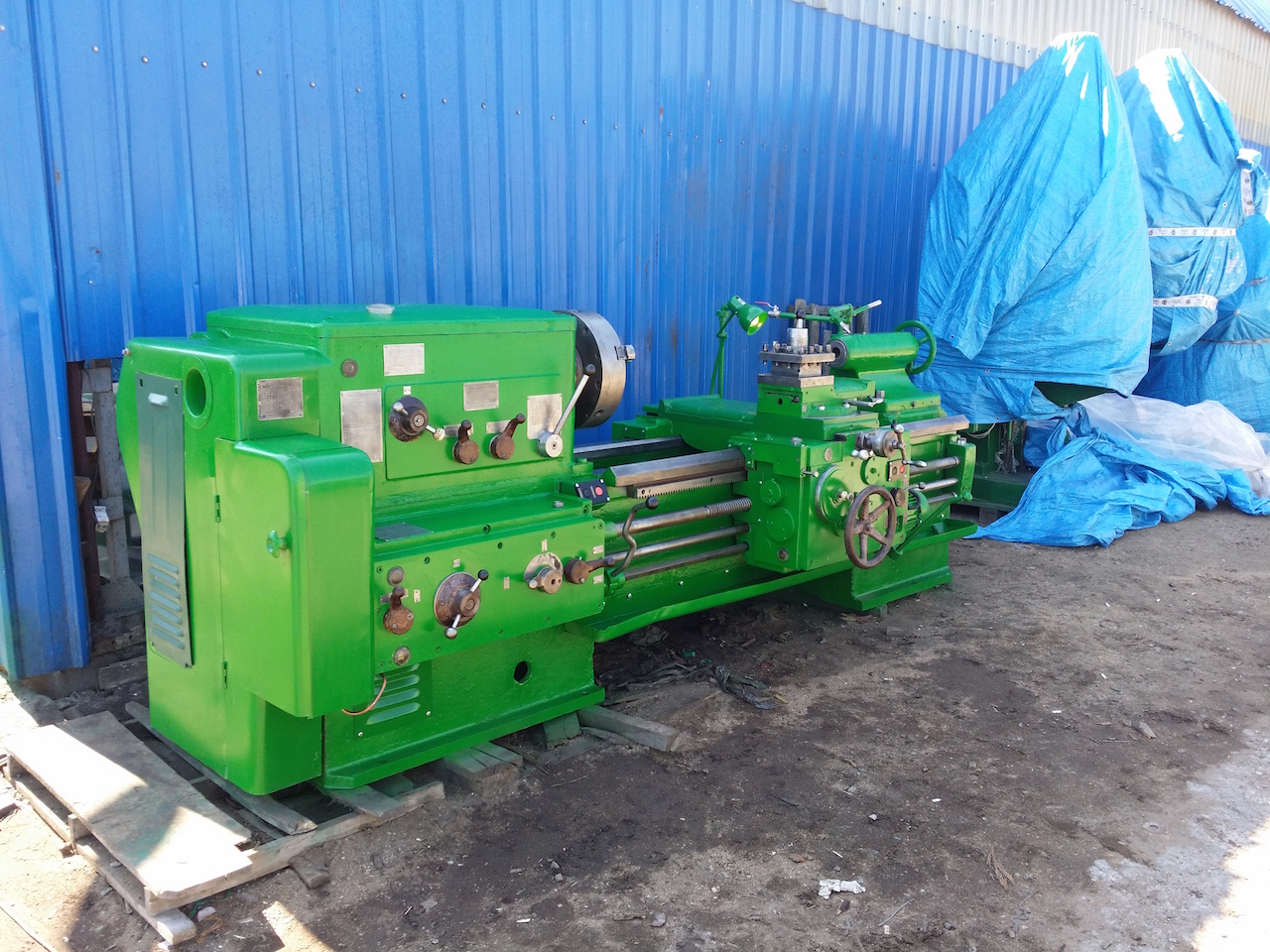

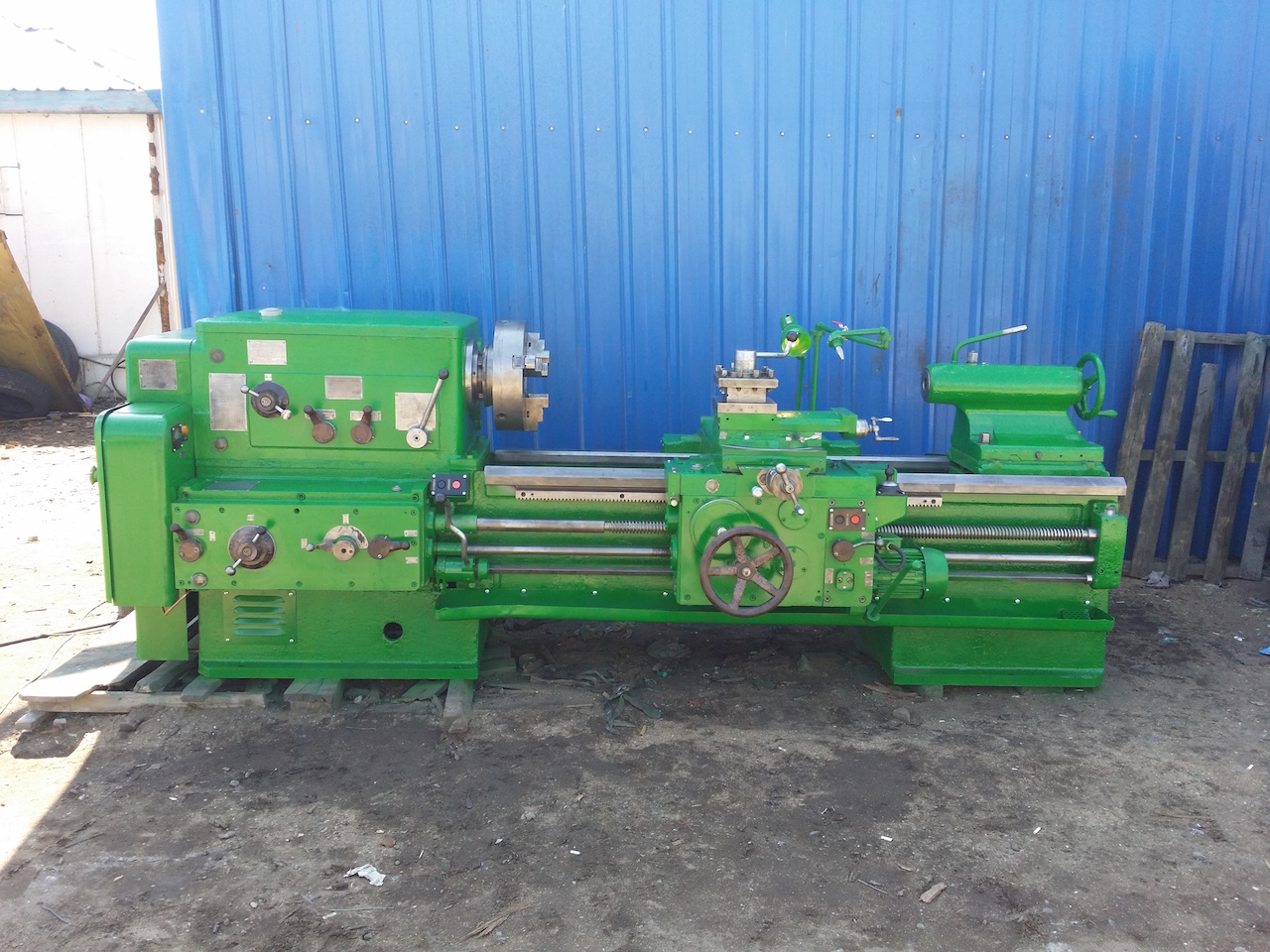

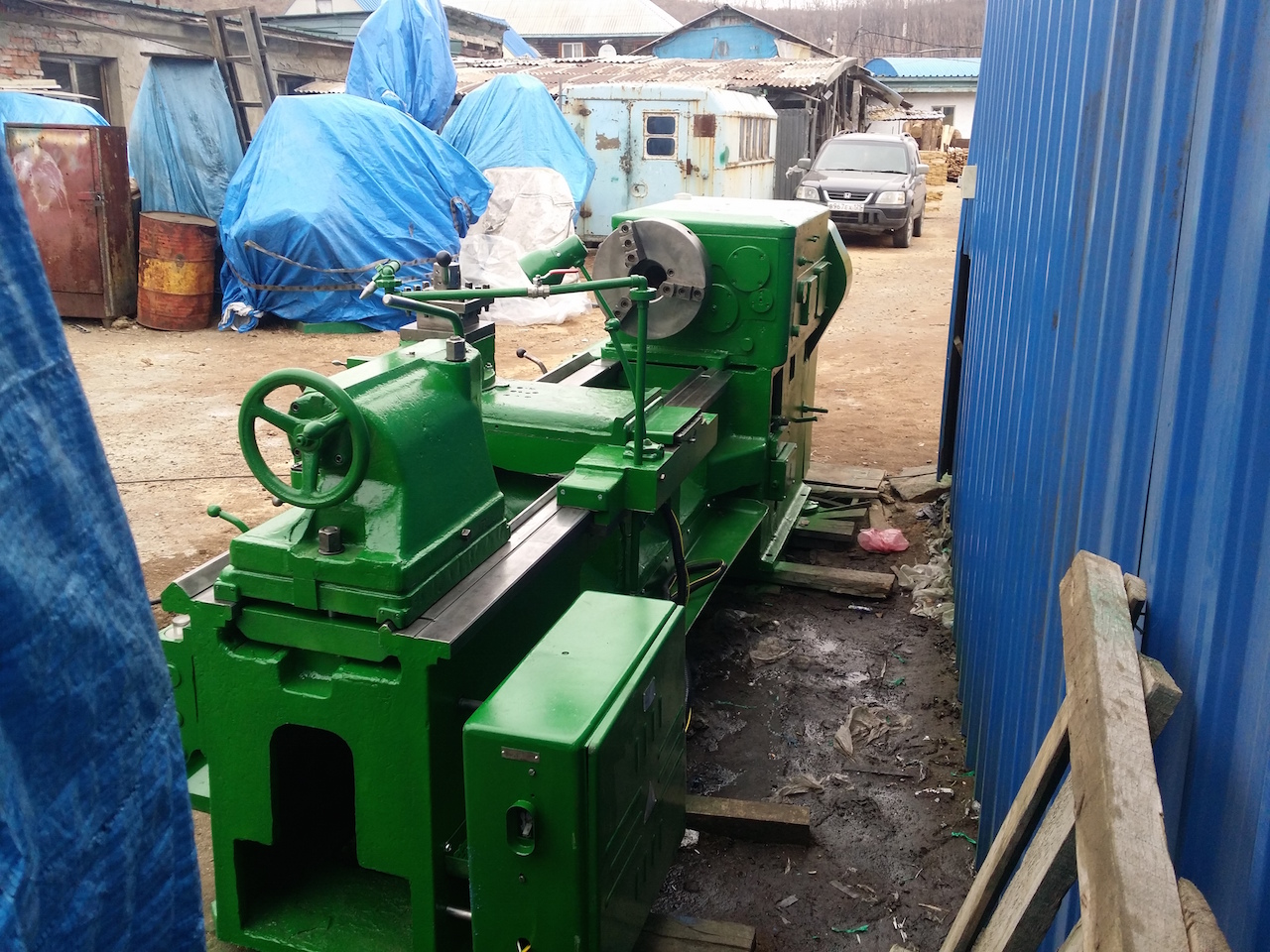

Станки модели 1м63бф101 предназначены для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых. Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов

Класс точности Н
Наибольший диаметр точения над станиной, мм 630

над суппортом, мм 350
над суппортом 350
в патроне 400
в люнете 350

Наибольшая длина обрабатываемой заготовки, мм 1500
Диаметр цилиндрического отверстия в шпинделе, мм, не менее 70
Размер внутреннего конуса шпинделя, мм 80
Наибольшая устанавливаемая масса заготовки в центрах, кг 2000
Число резцов устанавливаемых в резцедержателе 4
Наибольшее перемещение, мм, не менее
Продольное 2720
Поперечное 400

Пределы шагов обрабатываемых резьб

Метрических, мм 1….224
Дюймовых, число ниток на 1 28….0,25
Модульных, модуль 0,25…56
Питчевых, питч диаметральный 112….0,25
Высота устанавливаемого резца, мм 32

Число ступеней рабочих подач

Продольных, поперечных, резцовых салазок 32
Количество электродвигателей на станке 3

Тип электродвигателя главного движения 4АМ160 4У3
Мощность, кВТ 15
Частота вращения, об/мин 1465
Частота тока, Гц 50
Напряжение, В 380/220
Суммарная мощность установленных на станке электродвигателей, кВТ 16,22
Габариты станка, мм (длин х шир х выс) 4900 х 1700 х 1350
Вес станка, кг 4850

И много других станков.
