Станки в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе.

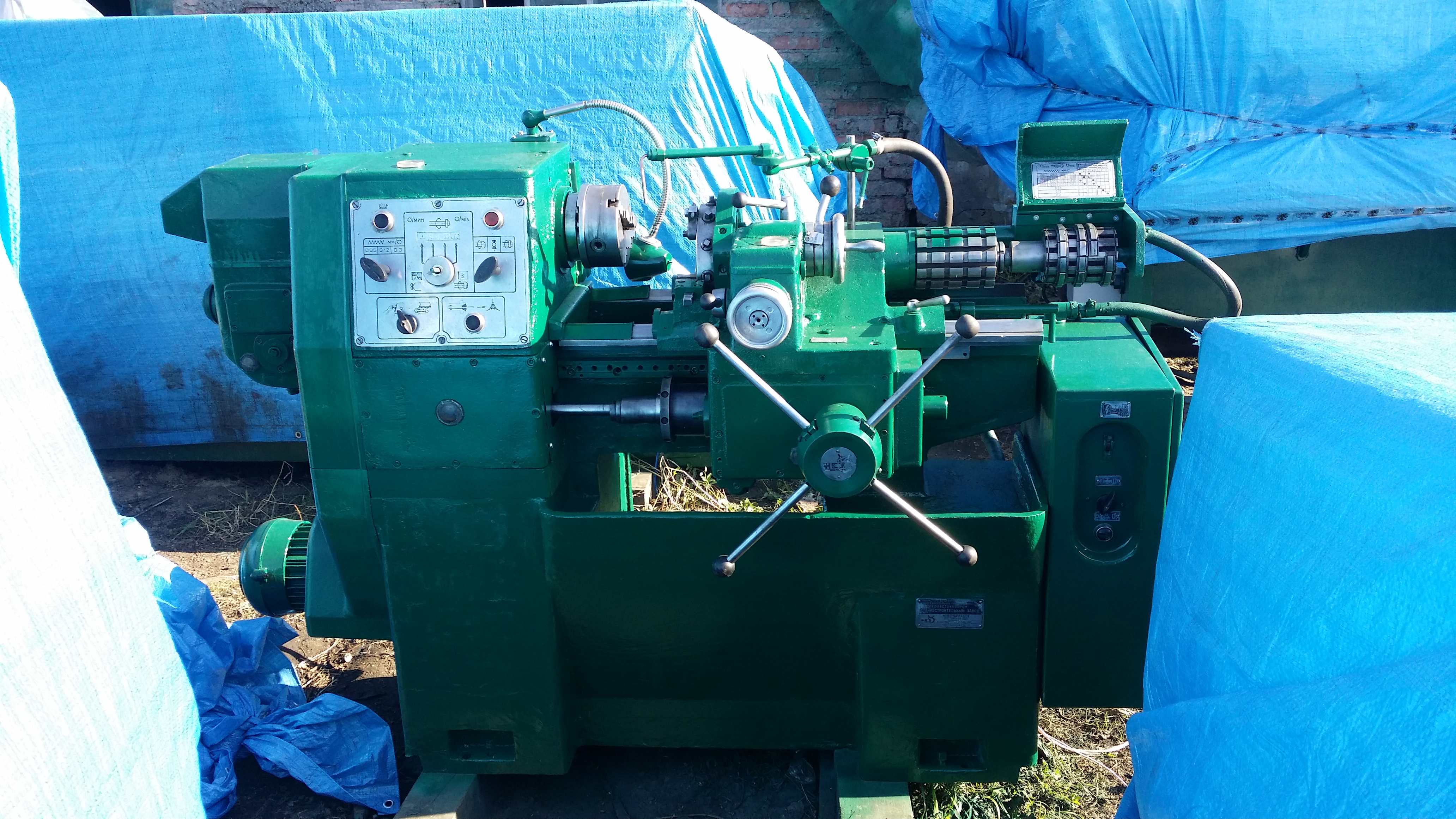

1Г325 станок токарно-револьверный, с горизонтальной осью револьверной головки, является универсальным станком общего назначения и предназначен для работ в условиях серийного и мелкосерийного производства при обработке деталей из прутка, либо штучных заготовок, закрепляемых в трехкулачковом патроне диаметром 160 мм.
На станке можно производить следующее: точение, растачивание, сверление, зенкерование, развертывание, нарезание резьб плашками, нарезание резьб метчиками и по копиру, подрезку торцев, прорезку канавок, отрезку, накатывание рифлений и другие операции. При помощи специальной оснастки возможна обработка штучных заготовок, зажимаемых в цанге, а также обточка конусов и фасонных поверхностей по копиру.
Особенностью станка является автоматическое переключение чисел оборотов шпинделя и величин подач при повороте револьверной головки с одной рабочей позиции на другую, при возможности дублированного ручного переключения без останова станка, что особенно удобно для подбора режимов при наладке и при обработке мелких партий деталей.
Разработчик — Новочеркасский станкостроительный завод.

Класс точности станка Н по ГОСТ 8—71 Н
Наибольший диаметр обрабатываемого изделия над станиной, мм 320
Наибольший диаметр круглого обрабатываемого прутка на переднем зажиме (в цанге), мм 25
Наибольшая сторона квадрата обрабатываемого прутка, мм 17
Наибольший размер шестигранного прутка (диаметр вписанной окружности), мм 22
Наибольшая длина подачи прутка, мм 0..80
Наибольшая длина обработки прутка в цанге или в патроне, мм 140
Наибольшая длина обрабатываемого прутка в зажимной и подающей трубе, мм 3000
Диаметр отверстия в шпинделе, мм 40
Высота центров, мм 180
Расстояние от торца шпинделя до плоскости револьверной головки, мм 70..400
Наибольший диаметр резьб, нарезаемых плашками по стали средней твердости, мм М14
Наибольший диаметр резьб, нарезаемых метчиками по стали средней твердости, мм М10
Наибольшая длина нарезаемой резьбы по копиру, мм 50
Шпиндель
Количество рабочих скоростей шпинделя 16
Количество автоматически переключающихся скоростей шпинделя прямых/ обратных
Пределы чисел оборотов шпинделя, об/мин 80..3150
Пределы чисел оборотов шпинделя (обратное вращение), об/мин 160..630
Конец шпинделя фланцевый по ГОСТ 12595-75
Наибольший крутящий момент на шпинделе не менее, Нм (кг*м)
Подачи. Револьверный суппорт
Наибольшее перемещение револьверного суппорта:
продольное (Z), мм/ Круговое, град 325/ 360°
Продольное перемещение револьверного суппорта за один оборот штурвала, мм 75
Число упоров 12
Количество продольных подач револьверного суппорта 3
Количество круговых подач револьверного суппорта 3
Количество инструментов в револьверной головке 12
Диаметр расположения отверстий для инструмента в револьверной головке, мм 170
Перемещение продольное револьверной головки на одно деление лимба, мм 0,5
Цена деления лимба грубой круговой подачи револьверной головки на диаметр изделия, мм 1
Цена деления лимба тонкой круговой подачи револьверной головки на диаметр изделия, мм 0,05
Поперечное перемещение головки на радиусе расположения гнезд под инструмент за один оборот лимба при тонкой круговой подаче, мм 1,48
Эл.двиг. гл., кВт (об/мин) 2,6/ 3,0 (1400/ 2800)
Эл.двиг. гидропривода (зажим и подача прутка), кВт (об/мин) 0,6 (1350)
Эл.двиг. насоса охлаждения, кВт (об/мин) 0,125 (2800)
Габариты, мм 3980 х 1000 х 1555
Масса , кг 1300

И много других станков
